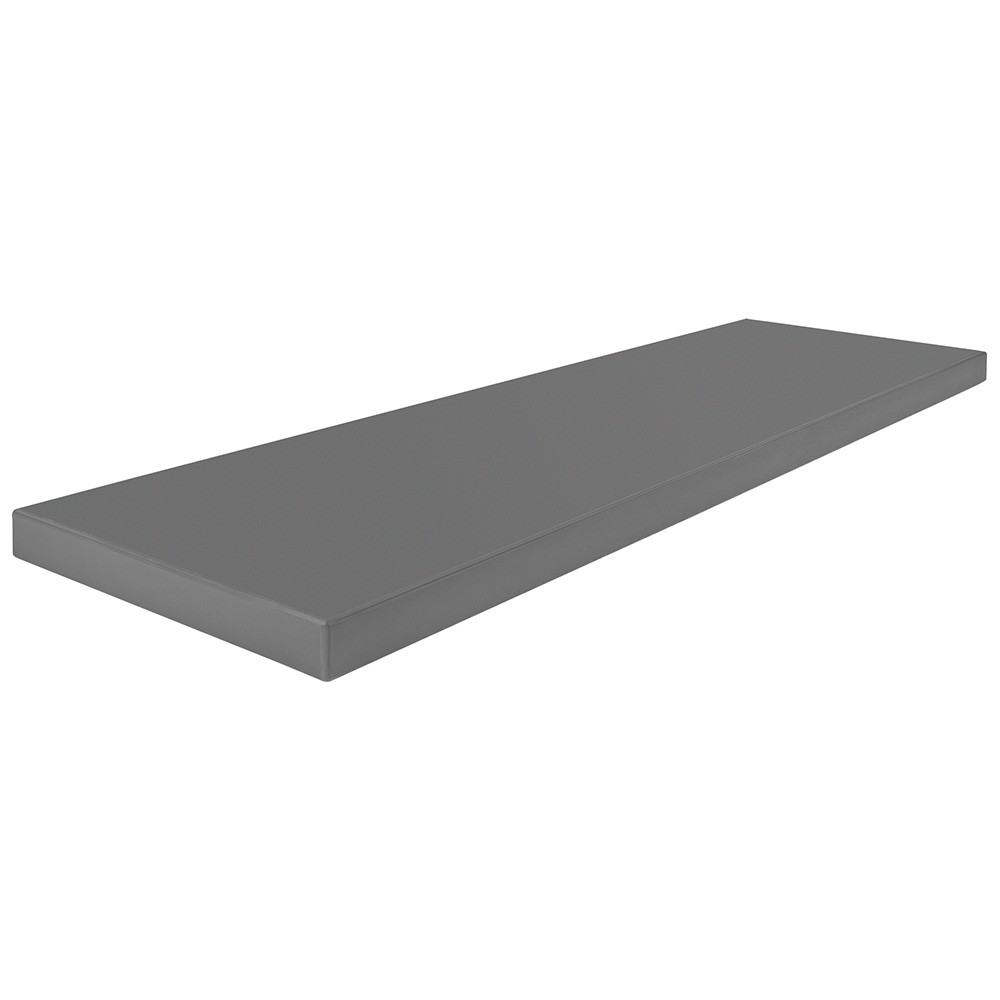

DeluxeLine Innenfensterbank
1 × 53,90 €Enthält 19% MwSt.
DeluxeLine Innenfensterbank
Ausladung (mm) = Tiefe der Fensterbank
Messen Sie den Abstand zwischen dem Fensterrahmen und der Laibungskante,
um die Mindesttiefe zu bestimmen.
Länge (mm)
Messen Sie die Breite der Laibung, um die benötigte Länge Ihrer Fensterbank zu bestimmen.
Länge = Endmaß inkl. ABS-Kanten
Ausladung (mm) = Tiefe der Fensterbank
Messen Sie den Abstand zwischen dem Fensterrahmen und der Laibungskante,
um die Mindesttiefe zu bestimmen.
Länge (mm)
Messen Sie die Breite der Laibung, um die benötigte Länge Ihrer Fensterbank zu bestimmen.
Länge = Endmaß inkl. ABS-Kanten
Ausladung (mm) = Tiefe der Fensterbank
Messen Sie zunächst den Abstand zwischen dem Fensterrahmen und der Laibungskante.
Addieren Sie anschließend 25 mm für die Formkante (die vordere Kante der Fensterbank) hinzu.
Wählen Sie auf Grundlage dieser Berechnung die nächstgrößere Ausladung.
Beispiel:
Abstand zwischen Fensterrahmen und Laibungskante: 140 mm
Plus Formkante 25 mm: 140 mm + 25 mm = 165 mm Mindesttiefe
Nächstgrößere Standardausladung = 200 mm
Länge (mm)
Messen Sie die Breite der Laibung, um die benötigte Länge Ihrer Fensterbank zu bestimmen.
Länge = Endmaß inkl. ABS-Kanten
Ausladung (mm) = Tiefe der Fensterbank
Messen Sie zunächst den Abstand zwischen dem Fensterrahmen und der Laibungskante.
Addieren Sie anschließend 25 mm für die Formkante (die vordere Kante der Fensterbank) hinzu.
Wählen Sie auf Grundlage dieser Berechnung die nächstgrößere Ausladung.
Beispiel:
Abstand zwischen Fensterrahmen und Laibungskante: 140 mm
Plus Formkante 25 mm: 140 mm + 25 mm = 165 mm Mindesttiefe
Nächstgrößere Standardausladung = 200 mm
Länge (mm)
Messen Sie die Breite der Laibung, um die benötigte Länge Ihrer Fensterbank zu bestimmen.
Länge = Endmaß inkl. Kunststoffkappen
Ausladung (mm) = Tiefe der Fensterbank
Messen Sie zunächst den Abstand zwischen dem Fensterrahmen und der Laibungskante.
Addieren Sie anschließend 25 mm für die Formkante (die vordere Kante der Fensterbank) hinzu.
Wählen Sie auf Grundlage dieser Berechnung die nächstgrößere Ausladung.
Beispiel:
Abstand zwischen Fensterrahmen und Laibungskante: 140 mm
Plus Formkante 25 mm: 140 mm + 25 mm = 165 mm Mindesttiefe
Nächstgrößere Standardausladung = 200 mm
Länge (mm)
Messen Sie die Breite der Laibung, um die benötigte Länge Ihrer Fensterbank zu bestimmen.
Länge = Endmaß inkl. ABS-Kanten
Ausladung (mm) = Tiefe der Fensterbank
Um die Ausladung zu bestimmen, messen Sie den Abstand vom
Fensterrahmen / Fensterbankprofil bis zur Außenkante der Fassade (bzw. Sichtbeton/Klinker)
und addieren einen Überstand von ca. 40 mm hinzu.
Für einen sauberen und optisch ansprechenden Übergang zwischen Fensterbank und Fassade.
Die speziell für WDVS geeigneten Aluminium-Gleitabschlüsse bieten zuverlässigen Schutz vor ablaufendem Regenwasser und gleichen temperaturbedingte Längenausdehnungen effizient aus.
• Putzkante 18 mm
• Für Putzfassaden
• Material: Aluminium
• Keine Putzkante
• Für Beton-, Holz- und Sichtmauerwerk
• Material: Aluminium
• WDVS-geeignet
• Putzkante 22 mm
• Seitlich offen
• Schlagregendicht
• Material: Aluminium
• WDVS-geeignet
• Ohne Putzkante
• Schlagregendicht
• Material: Aluminium
• WDVS-geeignet
• Putzkante 25 mm
• Seitlich geschlossen
• Schlagregendicht
• Material: Aluminium
Hinweis:
Alle Abschlüsse werden lose mitgeliefert und müssen vor Ort auf die Fensterbank aufgesteckt werden.
Die Fensterbanklänge umfasst das Endmaß inklusive Abschlüsse, sofern ausgewählt.
Fensterbänke für Eckfenster mit 90°
Für 90°-Eckfenster bieten wir Fensterbänke an, die passgenau um die Ecke verlaufen.
Optional können Sie einen Gehrungsschnitt wählen (Details zur Maßermittlung siehe unten).
Für eine stabile und optisch ansprechende Verbindung ist ein Eckverbinder ebenfalls erhältlich.
Ausladung (mm) = Tiefe der Fensterbank
Messen Sie den Abstand zwischen dem Fensterrahmen und der Laibungskante,
um die Mindesttiefe zu bestimmen.
Ausladung = Endmaß inkl. ABS-Kanten
Länge (mm)
Messen Sie die Breite der Laibung, um die benötigte Länge Ihrer Fensterbank zu bestimmen.
Länge = Endmaß inkl. ABS-Kanten
Ausladung (mm) = Tiefe der Fensterbank
Messen Sie den Abstand zwischen dem Fensterrahmen und der Laibungskante. Um die Mindestausladung zu ermitteln, addieren Sie die Breite der integrierten Formkante (25 mm) dazu. Anschließend wählen Sie die nächstgrößere Ausladung aus.
Länge (mm)
Um die benötigte Länge Ihrer Fensterbank zu bestimmen, messen Sie die Breite der Laibung. Die angegebene Länge beinhaltet bereits die Kunststoffkappen; Sie müssen daher nichts weiter abziehen oder berücksichtigen.
Bei dem Ausmessen der Außenfensterbank sind zwei Maße zu berücksichtigen: 1. die Ausladung und 2. die Bestelllänge
1.1 Fensterrahmen ohne Fensterbankprofil
Die Ausladung wird ermittelt durch Ausmessen des Abstandes vom Fensterrahmen bis zur Außenkante der Fassade (bzw. Sichtbeton oder Klinker)
und dem Hinzurechnen eines Überstandes von ca. 40 mm.
Die sogenannte Fensterlaibung beschreibt im Bauwesen die Maueröffnungen die für Fenster errichtet werden. Beim Ausmessen der Fensterlaibung
für die Fensterbank wird das überstehende Mauerwerk vor dem Fensterrahmen gemessen.
Unbedingt beachten: Ist das Mauerwerk zum Zeitpunkt des Ausmessens nicht gedämmt, muss die geplante Dämmung inkl. Putz berücksichtigt werden.
Ausladung Messbeispiel 1.1
(Fensterrahmen ohne Fensterbankprofil)
| Fensterleibung: | 80 mm |
| Dämmung inkl. Putz: | + 120 mm |
| Überstand: | + 40 mm |
| Ausladung | = 240 mm |
Bei einem Fensterrahmen mit Fensterbankprofil, kann die Fensterbank unterhalb des Fensterrahmens montiert werden.
In diesem Fall ist die Ausladung bei der Montage an das Fensterbankprofil ca. 25 mm größer als die Ausladung der Montage an den Fensterrahmen.
Ausladung Messbeispiel 1.2
(Fensterrahmen mit Fensterbankprofil)
| Fensterleibung: | 80 mm |
| Dämmung inkl. Putz: | +120 mm |
| Überstand: | + 40 mm |
| Montage an Fensterbankprofil | + 25 mm |
| Tiefe gesamt: | = 265 mm |
| Nächstgrößere Ausladung: | = 280 mm |
Fensterrahmen mit Fensterbankprofil
Die Bestelllänge ist abhängig davon, ob die Fensterbank auf eine bereits verputzte oder noch unverputzte Fensterleibung montiert wird. (Siehe Beispiele unter 2.1 und 2.2)
Innerhalb der Fensterlaibung ist an mehreren Stellen das Innenmaß aufzunehmen. Vom kleinsten Innenmaß sind
ca. 1,3 mm/m für den wärmebedingten Längenausgleich abzuziehen. (Für Klinkerabschlüsse werden keine zusätzlichen Längen addiert)
Zur Abdichtung und Versiegelung des Zwischenraums wird Fugendichtband und Dichtstoff empfohlen.
Endmaß Messbeispiel
(Verputzter Fensterlaibung oder Klinkerfassade)
| Kleinstes Innenmaß der Fensterleibung 1600 mm: |
1600 mm = 1,6 m |
| 1,6 m x 1,3 mm/m |
= 2,08 mm |
| Abzug für Längenausgleich der Fensterbank: |
– 2 mm |
| Benötigtes Endmaß (inkl. Klinkerabschluss): |
= 1598 mm |
| Endmaß = Bestelllänge |
= 1598 mm |
2.2 Unverputzte Fensterlaibung
Markieren Sie auf dem Fensterrahmen links und rechts die Stellen bis zu denen verputzt werden soll.
Dieses Maß ergibt die zukünftige „lichte Breite“. Addieren Sie zu der „lichten Breite“ je nach ausgewählten
Abschlüssen/Endstücken die vorgegebenen Längen hinzu. (siehe unten)
Addition von Längen
Aluminium Putzabschluss 18 mm Putzkante: + 36 mm
Aluminium Gleitabschluss 25 mm Putzkante: + 50 mm
Aluminium Gleitabschluss 22 mm Putzkante: + 44 mm
Endmaß Messbeispiel
(Unverputzte Fensterlaibung)
| Lichte Breite: |
1400 mm |
| Beispiel Putzabschluss: | + 36 mm |
| Benötigtes Endmaß (inkl. Putzabschluss): |
= 1436 mm |
| Endmaß = Bestelllänge | = 1436 mm |
Tiefenzuschnitt
Falls Ihre benötigte Ausladung von der Standardvariante abweicht, können Sie über
den Tiefenzuschnitt Ihre spezifische Ausladung angeben. Wir schneiden die Ausladung
der Innenfensterbank entsprechend zu.
Beispiel:
Gewünschte Ausladung = 180 mm
Nächstgrößere Ausladung auswählen = 200 mm
Tiefenzuschnitte auswählen und 180 mm eintragen.
Tiefenzuschnitt
Falls Ihre benötigte Ausladung von der Standardvariante abweicht, können Sie über
den Tiefenzuschnitt Ihre spezifische Ausladung angeben. Wir schneiden die Ausladung
der Innenfensterbank entsprechend zu.
Beispiel:
Gewünschte Ausladung = 180 mm
Nächstgrößere Ausladung auswählen = 200 mm
Tiefenzuschnitte auswählen und 180 mm eintragen.
Ausladung (mm) = Tiefe der Fensterbank
Messen Sie den Abstand zwischen dem Fensterrahmen und der Laibungskante,
um die Mindesttiefe zu bestimmen.
Länge (mm)
Messen Sie die Breite der Laibung, um die benötigte Länge Ihrer Fensterbank zu bestimmen.
Ausladung (mm) = Tiefe der Fensterbank
Um die Ausladung zu bestimmen, messen Sie den Abstand vom
Fensterrahmen / Fensterbankprofil bis zur Außenkante der Fassade (bzw. Sichtbeton/Klinker)
und addieren einen Überstand von ca. 40 mm hinzu.
Länge (mm)
Endmaß inkl. Abschlüsse – Wie Sie die Länge korrekt ausmessen,
erfahren Sie hier.
(Toleranz: +/- 1,5 mm)
